Dogłębna analiza zalet i wad pomiędzy generatorami azotu a ciekłym azotem w butelce

Wiele zakładów produkcyjnych w dalszym ciągu opiera się na ciekłym azocie butelkowanym lub luzem jako głównym źródle gazu. Jednak coraz większa liczba operatorów przemysłowych przechodzi na wytwarzanie azotu PSA na miejscu. W tym artykule przedstawiono oparte na faktach porównanie siedmiu kluczowych wymiarów, które pomoże Ci ocenić, która metoda dostaw pasuje do Twojego profilu produkcji.

1. Dwa modele dostaw – jak działają

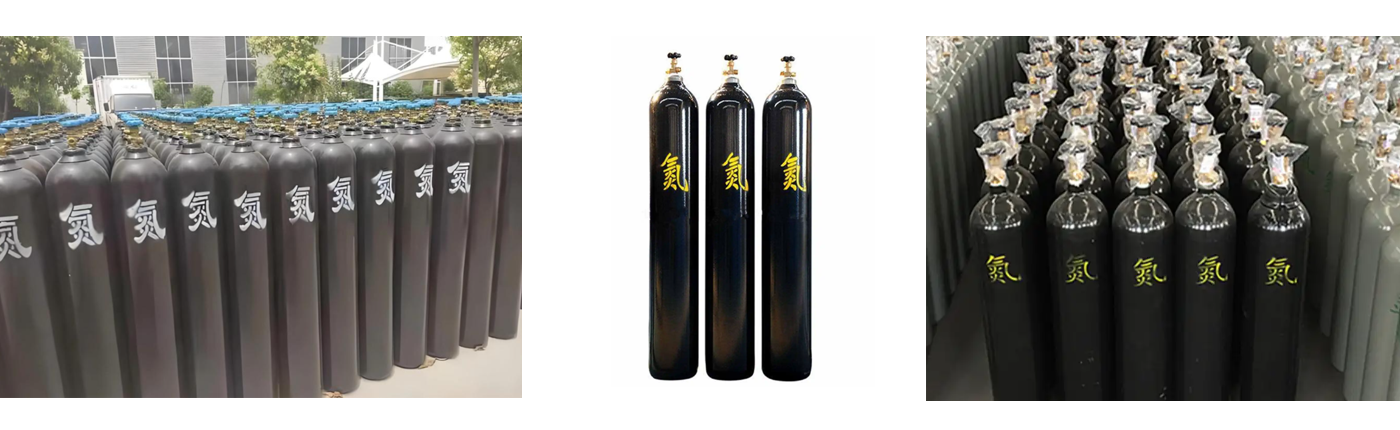

Zasilanie ciekłym azotem (LN₂). Kupujesz kriogeniczny ciekły azot od dostawcy gazu, dostarczany w butlach lub izolowanych próżniowo zbiornikach. Ciecz jest odparowywana na miejscu przed wejściem do rurociągu. Model ten zasadniczo polega na zakupie gotowego gazu – płacisz za jednostkę masy lub objętości.

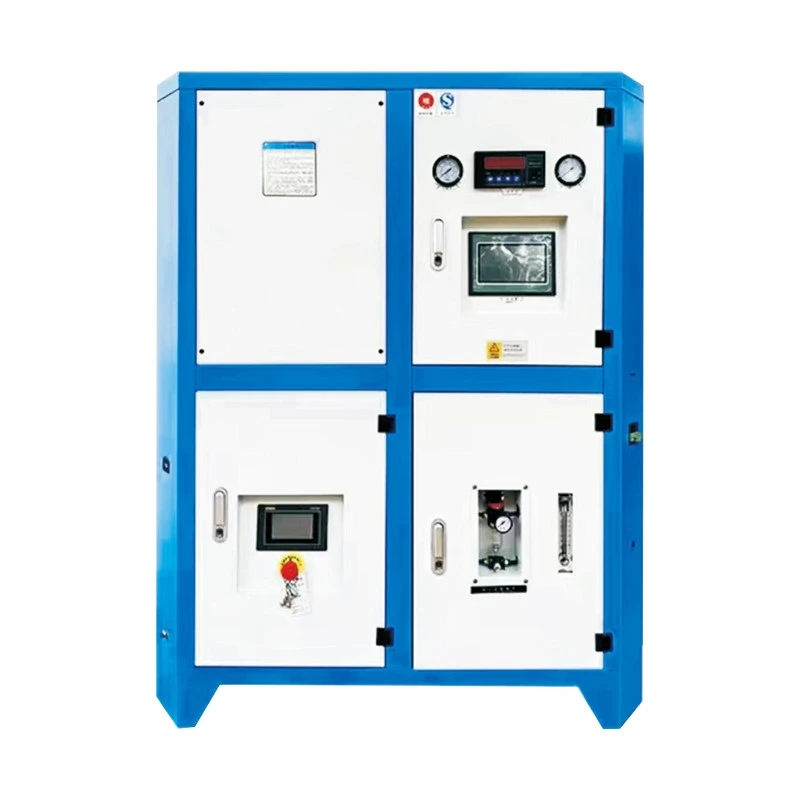

PSA na miejscugenerator azotuSprężone powietrze przepuszczane jest przez węglowe sita molekularne, które preferencyjnie adsorbują tlen, wytwarzając azot w temperaturze otoczenia i pod niskim ciśnieniem. Kompletny system obejmuje sprężarkę powietrza, osuszacz, pakiet filtracyjny, moduł PSA i zbiornik buforowy. Produkujesz własny gaz, wykorzystując wyłącznie energię elektryczną i zwykłe materiały eksploatacyjne.

2. Siedmiwymiarowa analiza porównawcza

2.1 Koszt całkowity – krótkoterminowy a długoterminowy

Kluczowy wniosek: W przypadku stabilnych użytkowników o dużej wydajności całkowity koszt posiadania generatora PSA jest często o 50–70% niższy niż w przypadku ciekłego azotu w horyzoncie 5 lat. Strata wynikająca z odparowania staje się szczególnie znacząca w przypadku sporadycznego użytkowania.

2.2 Niezawodność dostaw – samowystarczalność a zależność logistyczna

Generatory PSA działają 24 godziny na dobę, 7 dni w tygodniu pod kontrolą PLC, zapewniając stałe ciśnienie i czystość. Nie mają na nie wpływu harmonogramy dostawców, pogoda, święta ani zakłócenia w ruchu. Zintegrowany zbiornik buforowy radzi sobie ze wahaniami zapotrzebowania szczytowego.

Ciekły azot jest uzależniony od terminowości dostaw. Opóźnienia występują w szczytowych sezonach, przy złej pogodzie lub ograniczeniach transportu. Ciśnienie i czystość mogą się zmieniać podczas wymiany butli lub ponownego napełniania zbiornika, a przedostawanie się powietrza podczas wymiany może zmniejszyć czystość w miejscu użycia.

Kluczowy wniosek: Procesy, które nie tolerują przerw – takie jak spawanie laserowe, lutowanie rozpływowe SMT, MAP żywności lub produkcja przyrostowa – znacząco czerpią korzyści z generowania na miejscu.

2.3 Bezpieczeństwo – praca w otoczeniu a zagrożenie kriogeniczne

Systemy PSA działają w temperaturze otoczenia i pod niskim ciśnieniem; nie są klasyfikowane jako zbiorniki ciśnieniowe lub towary niebezpieczne. Brak ryzyka oparzeń kriogenicznych lub eksplozji pod wysokim ciśnieniem. Azot jest wytwarzany i zużywany natychmiast, bez konieczności magazynowania masowego. Zgodność z przepisami jest prosta.

Ciekły azot jest przechowywany w temperaturze –196°C i klasyfikowany jako kriogeniczny materiał niebezpieczny. Butle i zbiorniki to zbiorniki ciśnieniowe wymagające okresowych przeglądów. Magazynowanie dużych objętości stwarza ryzyko uduszenia – azot jest bezwonny i bezbarwny, więc wycieki są trudne do wykrycia. Obowiązkowe są wyznaczone obszary przechowywania, protokoły bezpieczeństwa i przeszkolony personel.

Kluczowy wniosek: W przypadku obiektów podlegających surowym przepisom bezpieczeństwa wyeliminowanie przechowywania kriogenicznego znacznie zmniejsza ryzyko administracyjne i operacyjne.

2.4 Elastyczność operacyjna – moc wyjściowa regulowana a stała

Generatory PSA umożliwiają uruchamianie/zatrzymywanie na żądanie, automatyczne śledzenie obciążenia oraz regulację czystości (95–99,999%) i ciśnienia. Przyszłe zwiększenie wydajności można osiągnąć poprzez dodanie modułów lub jednostek równoległych. Systemy działają bez nadzoru, zgodnie z harmonogramem zmian.

Ciekły azot oferuje stałe stopnie czystości i stałą pojemność zbiornika. Tymczasowe szczyty wysokiego zapotrzebowania mogą przekroczyć dostępną podaż. Zwiększenie skali wymaga wymiany zbiornika – to długi i kosztowny proces. Konieczne jest ręczne monitorowanie stanu zapasów i składanie zamówień.

2.5 Obciążenie pracą menedżerską – koordynacja automatyczna a ręczna

PSA wykorzystuje automatyzację PLC z możliwością zdalnego monitorowania. Rutynowa konserwacja obejmuje okresową wymianę filtrów i kontrolę sit molekularnych – nie jest potrzebny dedykowany operator. Żadnych kontaktów z dostawcami, składania zamówień, monitorowania dostaw i liczenia zapasów.

Ciekły azot wymaga ciągłej komunikacji z dostawcami – ofertowania, zamawiania, śledzenia dostaw, odbioru i uzgadniania faktur. Dedykowany personel musi zarządzać poziomami zapasów, aby uniknąć wyczerpania. Rotacja butli, segregacja pustych/pełnych i regularne inspekcje bezpieczeństwa wydłużają godziny pracy.

2.6 Wymagania dotyczące powierzchni podłogi

PSA – systemy montowane na płozach zajmują umiarkowaną powierzchnię i można je instalować w pomieszczeniach zamkniętych, w narożnikach warsztatów lub pomieszczeniach sprzętowych. Nie jest wymagana wydzielona strefa materiałów niebezpiecznych. Możliwy jest montaż wewnątrz lub na zewnątrz.

LN₂ – duże zbiorniki magazynowe wymagają zewnętrznej, dobrze wentylowanej strefy z obowiązkowymi odstępami bezpieczeństwa, co może ograniczać układ instalacji. Magazyn butli wymaga wydzielonej, wydzielonej przestrzeni dla pełnych i pustych jednostek.

2.7 Wartość długoterminowa – aktywa kapitałowe a wydatki na materiały eksploatacyjne

Generator PSA kwalifikuje się jako sprzęt trwały o typowym okresie użytkowania przekraczającym 10 lat. Chroni Twoją działalność przed wzrostem cen dostawców i pozostaje mobilny w przypadku rozbudowy lub przeniesienia zakładu.

Ciekły azot to czysty wydatek operacyjny – pieniądze wypłacane bez wartości końcowej. Ceny gazu z biegiem czasu wykazują tendencję wzrostową, a użytkownicy pozostają na słabej pozycji negocjacyjnej z dostawcami.

3. Powszechne nieporozumienia

Błędne przekonanie 1 – „Generator kosztuje za dużo; ciekły azot jest tańszy”. Pomija to całkowity koszt posiadania. Zakład wydający 2000 dolarów miesięcznie na LN₂ płaci 24 000 dolarów rocznie. Odpowiedni system PSA może kosztować 30 000–40 000 USD plus 1 000–2 000 USD rocznie na energię elektryczną i konserwację. Zwrot inwestycji następuje często po 1,5–2 latach, po czym gaz jest praktycznie darmowy przez kolejne 8–10 lat.

Błędne przekonanie 2 – „Nasze wykorzystanie jest za małe dla generatora”. Mała objętość nie wyklucza automatycznie generatora – znaczenie mają wymagania dotyczące ciągłości i czystości. W przypadku codziennego użytku wymagającego dużej czystości (np. Pakowanie żywności, precyzyjne spawanie) koszty transportu i odparowania powodują, że ciekły azot jest nieproporcjonalnie drogi. Przy sporadycznym użytkowaniu (kilka cylindrów miesięcznie) ciekły azot pozostaje bardziej elastyczny.

Błędne przekonanie nr 3 – „Ciekły azot zawsze zapewnia wyższą czystość”. Przemysłowy poziom LN₂ wynosi zazwyczaj około 99,999%, ale systemy PSA mogą osiągnąć 95–99,999% – modele z najwyższej półki odpowiadają gatunkom LN₂. W większości typowych zastosowań (osłony spawalnicze, oczyszczanie, pakowanie żywności) wymagane jest jedynie 99,5–99,9%. Przesadne określanie czystości powoduje marnowanie pieniędzy. Co więcej, czystość ciekłego azotu może ulec pogorszeniu podczas odparowywania i przenoszenia z powodu wnikania powietrza lub zanieczyszczenia rur; Gaz wytwarzany na miejscu dostarczany jest bezpośrednio do miejsca wykorzystania, zachowując stałą jakość.

4. Szybki przewodnik wyboru

Podsumowanie – W przypadku długotrwałego, stabilnego i intensywnego użytkowania generator PSA zapewnia doskonałą ekonomikę i kontrolę. W przypadku krótkotrwałego, niewielkiego lub nieregularnego użytkowania ciekły azot zapewnia niższe początkowe zaangażowanie.

5. Wniosek

Wybór odpowiedniego źródła azotu polega na obliczeniu całkowitego kosztu w czasie i ocenie ryzyka operacyjnego.

Ciekły azot zapewnia natychmiastową wygodę – minimalne inwestycje początkowe i brak odpowiedzialności za konserwację – ale koszty są powtarzalne, kontrolowane zewnętrznie i mają tendencję do wzrostu.

Lokalny generator PSA wymaga początkowych nakładów kapitałowych, ale po zainstalowaniu ustala koszty gazu na przewidywalnym poziomie, eliminuje zależność od dostawcy i pozwala uniknąć strat spowodowanych parowaniem. W ciągu 10 lat użytkowania oszczędności są znaczne.

W przypadku większości zakładów produkcyjnych o stałych harmonogramach produkcji pytanie nie brzmi, czy zastosować wytwarzanie na miejscu, ale kiedy. Ocena inżynieryjna oparta na rzeczywistym natężeniu przepływu, wymaganiach dotyczących czystości, warunkach w miejscu instalacji i lokalnych kosztach mediów zapewni dokładne oszacowanie zwrotu z inwestycji.
